Caja musical de diagnosticos

Una instantanea del aparato caja de música de diagnósticos del Laboratorio Prakash.

Este instrumento fue diseñado para el manejo de fluidos de pequeño volumen en microfluidos (fluidos de escala microscópica) monofásicos (en una sola face) y multifásicos (en varias faces). También ofrece una estrategia prometedora para ensayos bioquímicos eficientes y de bajo costo. Los ensayos bioquímicos miden la actividad, concentración o presencia de biomoléculas específicas como proteínas, enzimas, ácidos nucleicos o metabolitos en una muestra.

Este instrumento también se puede usar para hacer pruebas rápidas, en cualquier lugar, que permitan obtener diagnósticos medicos rápidos y decisiones clínicas inmediatas. La caja musical también permitirá nuevos enfoques para descubrimientos científicos..

El sistema microfluídico multiplex programable

La tecnología de los sistemas microfluidicos comerciales incluye múltiples bombas, mezcladores y válvulas que controlan, de una manera programable, la administración de fluidos y gotas a niveles de nanolitros (0.000000001 litros) . Este es un proceso no es fácil, por lo que hacer esto de forma integrada y programable, sin necesidad de componentes externos adicionales, no es fácil de lograr. Sin embargo, combinando la idea de la programación de tarjetas perforadas con el control de fluidos arbitrario, el equipo de el Laboratorio Prakash logro desarrollar una instrumento simple y accesible. La caja musical de diagnósticos es una plataforma microfluídica programable, robusta, multiplexada, autónoma y manejada manualmente

El nuevo invento

imagen de como se dispensan los líquidos en conforme los riel de la caja de musica rota

Los programas para dispensar los microfludos se "escriben" mediante perforaciones en una cita de papel. Esta cinta la lee un lector/actuador mecánico que ejecuta operaciones inmediatas, mediante un chip microfluídico acoplado a la plataforma.

Figura - Los fluidos en el cilindro de la caja musical se dispensan conforme el papel corre. Prakash Lab

Este chip microfuidico es un dispositivo compacto que contiene canales y estructuras a escala micrométrica, generalmente de decenas a cientos de micrómetros ( escalas 0.01 a 0.1 mm o milímetro) que están diseñados para manipular y controlar pequeñas cantidades de fluidos, como líquidos o gases, de manera precisa.

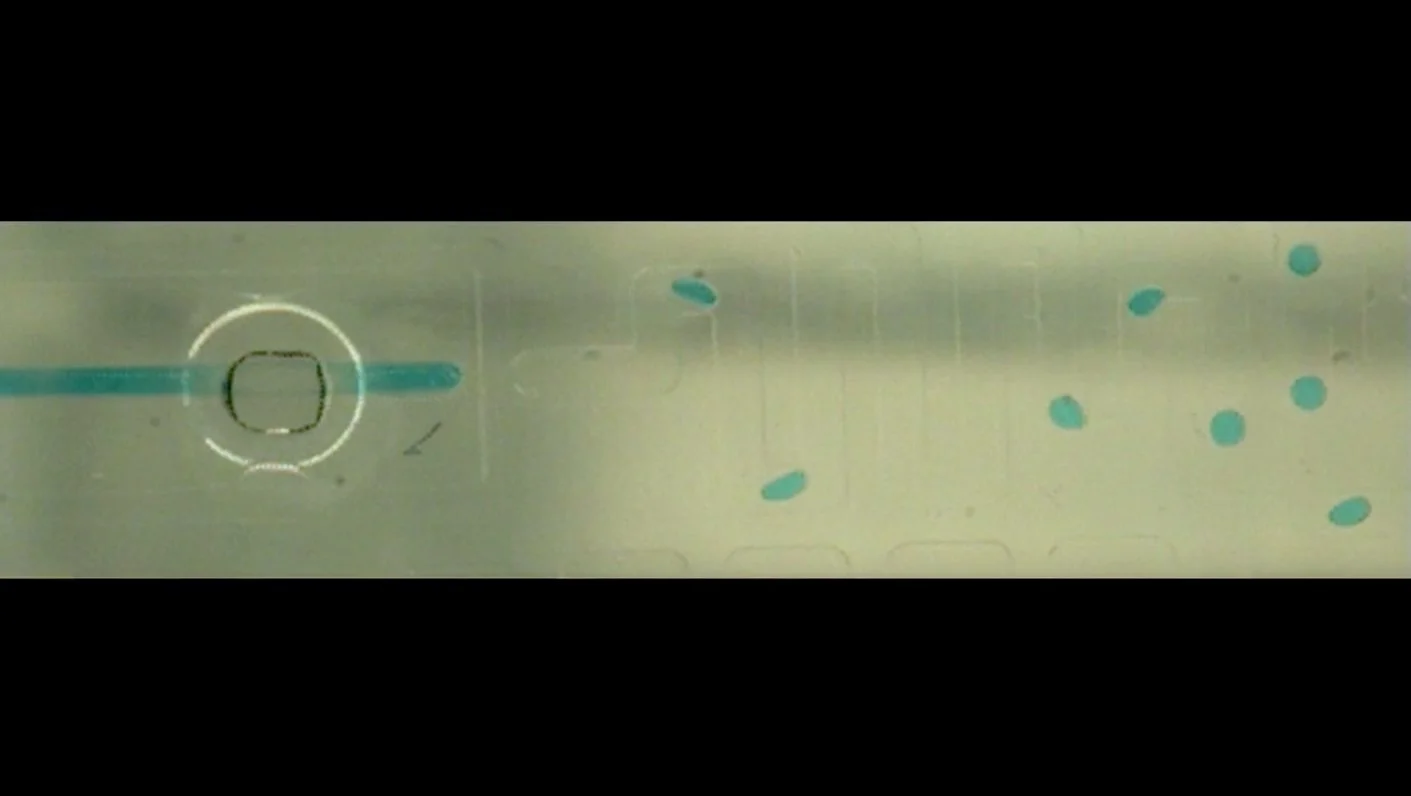

Imagen mostrando un hoyo en el papel y como las gotas salen cuando es empujado por el rollo de la caja musical.

La caja de música permite controlar independiente 15 bombas integradas en el chip con una mezcla mejorada. Esta tiene válvulas que están normalmente cerradas, con un novedoso generador de gotas de impacto a demanda. Con los códigos marcados en el papel, la operación esta libre de errores.

Perforación y salida de gotas del fluido cada que son impactadas. Prakash Lab.

Gracias a su diseño portátil y robusto, su bajo costo y su facilidad de uso, el equipo del Laboratorio Prakash espera que su caja musical de diagnósticos con tarjetas perforadas permita el control complejo de chips microfluídicos en aplicaciones de campo en localidades de bajos recursos y que sea una herramienta de aprendizaje para niños de todo el mundo.
